NKT-125
Echipament profesional de tăiat țevi și profile cu o gamă largă de opțiuni funcționale.
Echipament profesional de tăiat țevi și profile cu o gamă largă de opțiuni funcționale.
- Echipamentul poate fi produsă cu opțiuni de putere de 1kW, 2kW și 3kW.
- Echipamentul este potrivită pentru tăierea țevilor, a profilului pătrat, a profilului dreptunghiular.
- Secțiunea maximă care poate fi tăiată în echipament este de 125mm x 125mm pentru profile și Ø180mm pentru țevi.
- Echipamentul poate funcționa pentru profile sau țevi cu lungimea de până la 6500 mm.
MANDRINA DE ALIMENTARE

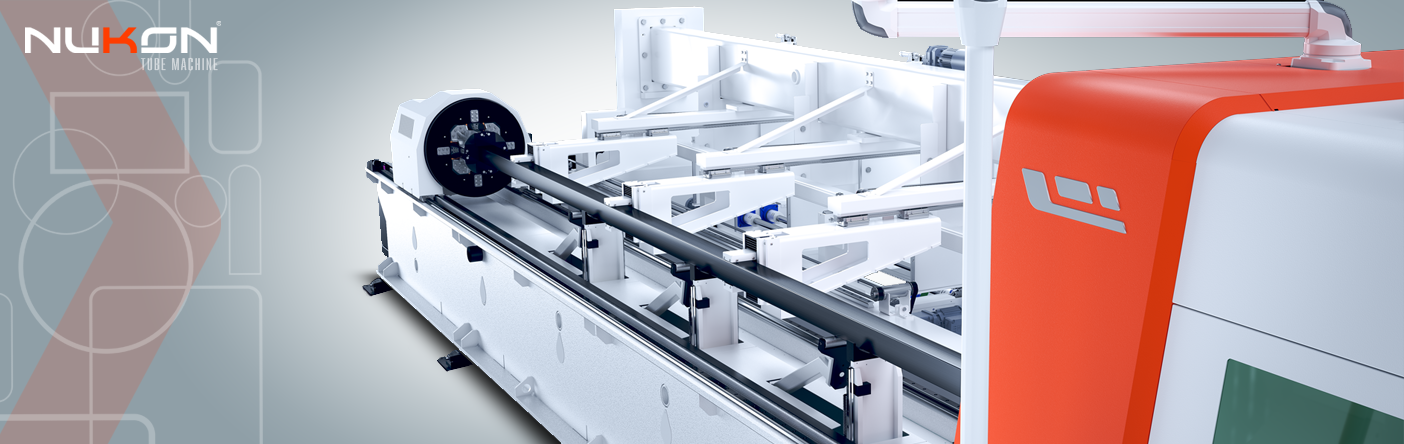

Mandrina de alimentare poate conține materiale între Ø15-Ø180mm pe axa centrală cu precizie. Fixarea maxilarului funcționează cu acționare pneumatică cu presiune reglabilă. Axa de rotație a profilului și axa de acționare a profilului sunt acționate de servomotor.
MANDRINA FRONTALA

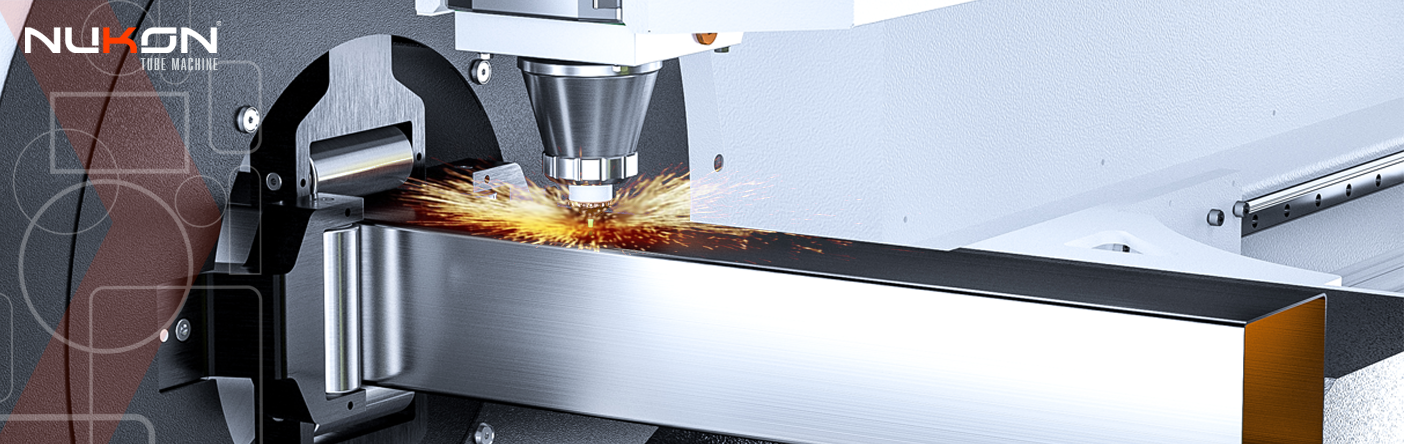

Mandrina din față poate ține materiale între Ø15 și Ø180mm tocmai pe axa centrală cu 4 fălci cu role. Reglarea maxilarului se face manual.
SISTEM AUTOMAT DE ÎNCĂRCARE
Toate setările din sistem sunt efectuate manual de către operator în funcție de dimensiunile secțiunii transversale a țevilor și profilelor. Compatibil cu piese de încărcare între 3000mm-6300mm.
SUPORTURI
Suporturile sunt elementele de susținere care sunt plasate pentru a preveni prăbușirea și oscilarea materialelor în timpul tăierii în funcție de secțiunea transversală și dimensiunile lungimii țevilor și profilelor introduse în CNC. Toate setările sunt realizate manual în funcție de dimensiunile secțiunii.
SISTEM AUTOMAT DE DESCĂRCARE
Toate setările din sistem sunt realizate manual de către operator în funcție de dimensiunile secțiunii transversale conducte și profile.
În mod standard, piesele finite pot fi descărcate cu o lungime maximă de 4000 mm. Opțional poate fi extins la 6000 mm.
SPECIFICATII ECHIPAMENT
| Modelul mașinii | NK-T125 | |||||
| Tip | Țeavă și profil Masina de debitat |
|||||
| Rezonator | 1 kW | 2 kW | 3 kW | |||
| Maxim Capacitate de tăiere |
Oțel moale |
5mm/.19″ | 8mm/.32″ | 10mm/.39″ | ||
| Oțel inoxidabil | 3mm/.11″ | 6mm/.23″ | 8mm/.32″ | |||
| Aluminiu | 2mm/.07″ | 5mm/.19″ | 8mm/.32″ | |||
| Alamă | 1,5mm/.06″ | 3mm/.11″ | 5mm/.19″ | |||
| Cooper | 1,5mm/.06″ | 3mm/.11″ | 5mm/.19″ | |||
| Max. Cercul exterior Diametru |
Ø 180mm/7.08” – (Ø226mm/8.89”)* | |||||
| Max. Diametrul țevii | Ø 180mm/7.08” – (Ø226mm/8.89”)* | |||||
| Max. Dimensiune pătrată |
□125mm (FOR Ø180mm)
□160mm (FOR Ø226mm)*
|
|||||
| Max. Dimensiunea dreptunghiulară |
150mm x 100mm (FOR Ø180mm)
200mm x 100mm (FOR Ø226mm)*
|
|||||
| Tăierea profilului |
U, L
I*, H* (with Bevel option)
|
|||||
| Lungimea alimentării | 6500mm/21.32 ft | |||||
| Max. Greutate de încărcare | 30 kg/m | |||||
| Rămăşiţă | 185mm/7.28” | |||||
| Optiuni |
-Centrare automată
– Detectarea cusăturilor de sudură
– Tăiere conică
– Banda transportoare de descărcare
– Waste Parts Conveyor
|
|||||
| Panou de control | 21″ Multi-Touch Screen | |||||
| Greutatea mașinii | 23000 kg / 50706 lbs | |||||
