ECHIPAMENT DE TĂIERE PENTRU Tevi și PROFIL
- Sistemul laser cu țevi și profile este utilizat pentru prelucrarea țevilor sau profilelor produse în diferite materiale și forme în multe sectoare, cum ar fi echipamentele agricole, echipamente-unelte, industria de apărare, sectorul auto și sectorul de rafturi industriale.
- Echipamentul este potrivit pentru tăierea țevilor, a profilului pătrat, a profilului dreptunghiular.
- Echipamentul poate fi produs cu opțiuni de putere de 1kW, 2kW și 3kW
- Profilele sau țevile din baloti sunt încărcate în echipament printr-un sistem de încărcare automată.
- Secțiunea maximă care poate fi tăiată în echipamente este de 200mm X 100mm pentru profile, Ø226mm pentru țevi.
- Echipamentul poate funcționa pentru profile sau țevi cu lungimea de până la 6500 mm.
MANDRINA DE ALIMENTARE
Mandrina de alimentare poate conține materiale între Ø15-Ø226mm pe axa centrală cu precizie. Fixarea maxilarului funcționează cu o acționare pneumatică cu presiune reglabilă. Axa de rotație a profilului și axa de acționare a profilului sunt acționate de servomotor.
MANDRINA FRONTALA
Mandrina din față poate ține materiale între Ø15 și Ø226mm tocmai pe axa centrală cu 4 fălci cu role. Fixarea maxilarului funcționează cu un sistem de acționare pneumatic cu presiune reglabilă.
Mandrina din față are capacitatea de a se deplasa înainte și înapoi pentru a tăia materialul rezidual minim și contururile lungi fără a utiliza opțiunea de micro-îmbinare.
SISTEM AUTOMAT DE ÎNCĂRCARE
Toate setările din sistem în funcție de dimensiunile secțiunii transversale ale țevilor și profilelor sunt realizate automat de CNC atunci când sunt introduse informații despre material. Compatibil cu piese de încărcare între 3000mm – 6300mm.
SUPORTURI
Suporturile sunt elementele de susținere care sunt plasate pentru a preveni prăbușirea și oscilarea materialelor în timpul tăierii în funcție de secțiunea transversală și lungimea dimensiunilor conductelor și profilelor introduse
în CNC. Toate setările sunt realizate automat în funcție de dimensiunile secțiunii.

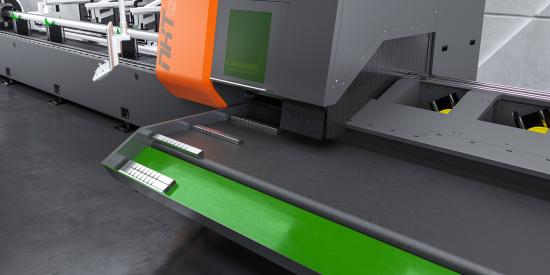

SISTEM AUTOMAT DE DESCĂRCARE
Toate setările din sistem în funcție de dimensiunile secțiunii transversale ale țevilor și profilelor sunt realizate automat de CNC atunci când sunt introduse informații despre material. În mod standard, piesele finite pot fi descărcate cu o lungime maximă de 4000 mm. Opțional poate fi extins la 6000mm.
SPECIFICATII ECHIPAMENT
| Modelul mașinii | NK-T160 | |||||
| Tip | Țeavă și profil Masina de debitat |
|||||
| Rezonator | 1 kW | 2 kW | 3 kW | |||
| Maxim Capacitate de tăiere |
Oțel moale |
5mm/.19″ | 8mm/.32″ | 10mm/.39″ | ||
| Oțel inoxidabil | 3mm/.11″ | 6mm/.23″ | 8mm/.32″ | |||
| Aluminiu | 2mm/.07″ | 5mm/.19″ | 8mm/.32″ | |||
| Alamă | 1,5mm/.06″ | 3mm/.11″ | 5mm/.19″ | |||
| Cooper | 1,5mm/.06″ | 3mm/.11″ | 5mm/.19″ | |||
| Max. Cercul exterior Diametru |
Ø 226mm/8.90″ | |||||
| Max. Diametrul țevii | Ø 226mm/8.90″ | |||||
| Max. Dimensiune pătrată | 160mm/6.30″ | |||||
| Max. Dreptunghiular Dimensiune |
200mm X 100mm | |||||
| Tăierea profilului |
U, L
I*, H* (with Bevel option)
|
|||||
| Lungimea alimentării |
6500mm/21.32ft,
8000mm*/26.24ft*
|
|||||
| Max. Greutate de încărcare | 35 kg/m | |||||
| Rămăşiţă | 80mm/3.15″ | |||||
| Optiuni |
– Centrare automată
– Detectarea cusăturilor de sudură |
|||||
| Panou de control | 21″ Ecran Multi-Touch | |||||
| Greutatea mașinii | 23000 kg / 50706 lbs | |||||
